超声波液位差计说明书

一、概述

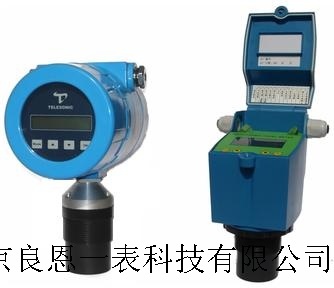

GLP超声波液位差计是智能型非接触式液位或液位差测量仪表。采用全中文显示及操作简单兼顾标准4-20 Ma 输入。产品具有自动功率调整，增益控制，温度补偿等。采用进口芯片处理和先进的检测计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。

二、安装示意图

三、仪表自检

当您检测或安装好仪表正常上电后，循环按返回键有高、低空气距离数值（不需设定，自动检测）， 应该相当实际空气距离（尽量在空旷或低料位时检测，这样能保证整个通道正常工作）；否则仪表无法正常工作，判断安装是否合理(调整安装位置、角度等)。

四、页面说明

循环按返回键可以看到以下页面

高水位；低水位；水位差；

小水位切除、水位差量程、水位差输出；

高空气距离、低空气距离、超声盲区；

（高安装高度、低安装高度；）

明细如上图

五、菜单使用

按住确认键数秒（请输入密码XXXX），利用按键输入密 码，出厂密码0000，进入设置菜单界面

1、模式：

（1）探头： 选择超声

（2）安装： 当前水位或安装高度

       （精度测量建议设置当前水位）

2、水位：

（1）当前高水位     （2）当前低水位

      当模式里安装选用当前水位时（必须现场设定）设                           水位的实际高度值；当模式里安装选用安装高度时

（可非现场模拟设定）设安装高度值

3、量程：

（1）水位差量程(输出与其成正比)  （2）小水位切除（推荐0.005）

4、控制：

（1）6个可编程继电器输出(3高3低)

（2）控制回差，即是防止继电器频繁抖动，（推荐0.050以上）

5、通信：

（1） 本机地址，

（2）波特率：可选1200，2400，4800，9600.   E偶校验  n无校验

6、密码：

修改密码（如修改后牢记新密码）

7、背光：

可控制背光常亮或关闭（按键钮即亮，延迟数秒自动关闭）

8、校验：(工厂备用）

六 附件：

1、 性能

量程:   0.5-30m                精度:    0.25，0.5％

分辨率：1-5mm                  频率:    40KHZ

发射角: 6°～12                盲区:    0.2～0.8m

显示:    LCD                   电源电压:  220VAC或24VDC

信号输出:    4～20mA标配（或选配485、232，订货时说明 ）

最大负载:  750欧姆            控制输出:  标配2组  8A

外壳材料:   PVC  ABS           防护等级:Ip65

环境温度:   -20～+55℃         安装螺纹:  M66x3

2、仪表异常分析

A、显示为FFFF（表示没有采到信号）

(1)接线是否良好

（2）安装是否垂直

（3）功率是否偏小(譬如:液体表面有泡沫、漂浮物、烟雾、尘埃等；可增大功率)

B、显示数字不变化（不随水位的高低变化）.

（1）物位高度进入盲区

（2）水位的上方或侧方有障碍物

（3）安装口的设置或位置不符合要求

C、显示数字变动来回乱动

（1）水位的上方或侧方有障碍物.（更改安装位置等）

（2）强干扰源、等

（3）仪表本身坏

提示：当您反复找不出原因时,必要时请与厂家沟通分析

3、仪表尺寸

4、接线图(仪表本身也附有)

5、安装事项

  由于在超声波物位计发射角与盲区的存在，所以我们在选择安装位置不能离开边缘太近，以免影响仪表的正常工作

当您需要接入标准4-20mA探头信号测水位差值时请订货时说明
