智能燃气控制阀操作说明

安装注意事项

1、请断电后再安装；切记带电插拔接线端子

2、外供电时必须接上流量计的地线端子，减小静电干扰；

3、安装现场一定要有防雨遮挡，避免雨水渗入表内造成损坏；

4、更换电池时，必须先切断阀门，反复检查现场是否有可燃气体泄漏，防止电火花造成事故；

5、缓慢开阀、避免气流过快冲击仪表内部组件

6、此阀体最高耐压等级为0.4MAP、切记高压运行；

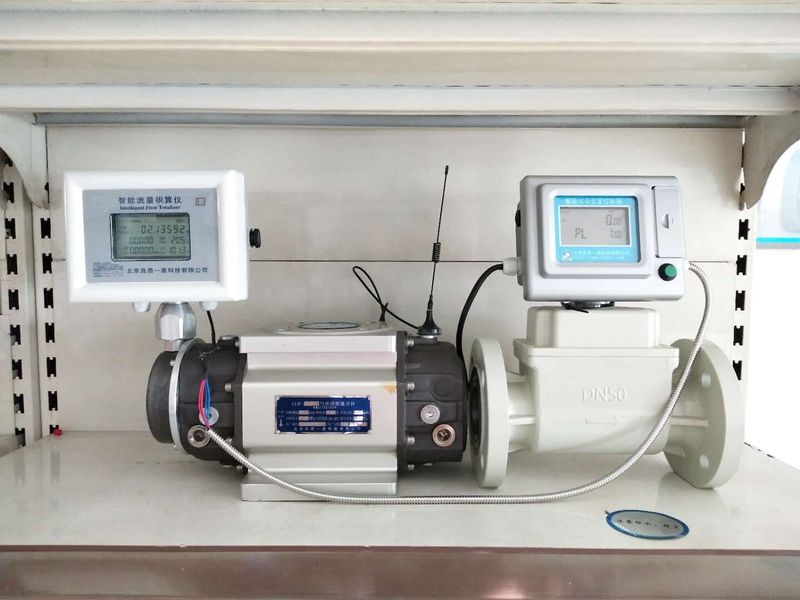

该产品由6v微型电动机、104合金铝壳体、壳体内部机械组成，通过该产品的机械动作完成气源的供给与停止，结合计量设备安全、可靠、准确完成计量过程，具有安全可靠、长效稳定等特点。我厂生产的G6、G10、G16、G25、G40，DN50、DN80、DN100、DN150、DN200、DN250型智能燃气阀适合与工厂、饭店等用气量较大的场合使用，该产品结构合理、质量可靠、安装方便、使用寿命长，使用于人工煤气、天然气、液化石油气、沼气等安装使用。

   本产品采用直通式翻盖设计，气流通过阀体畅通无阻，完全实现了无压损用气。驱动装置采用电气隔离式设计，电机与减速机安装在阀体外部，使电源与气源完全隔离，极大的起高了产品的安全使用性能。

   产品生产检测参考了GB/T6968-97的有关内容和行业标准的有关内容，制定出本企业《企业标准》，产品生产、检测依据本企业标准执行。

  控制阀体基本参数

一、  工业燃气阀；

二、  工作压力范围：  0～0.4MPa中压阀、0～0.6MPa高压阀；

三、  外密封性：  ≥0.8MPa无泄漏；

四、  内密封性：  满足在0.6MPa下<2升/h；

五、  阀体耐压性：≤1.6MPa；

六、  阀的耐久性：  控制阀开关动作10000次后仍能工作正常；

七、  环境温度 -20℃～45℃，（正常工作环境条件）；

八、  正常工作电压： 6～7.2VDC；

九、  正常工作电流：  30～50mA;  最大堵转电流＜200mA；

十、  运动特性：  90℃往复运动；

十一、开关阀单向行程时间、电压6.0VDC：

     DN25-＜15S、 DN40-＜19S、 DN50-＜19S、 DN80-＜19S 、                  DN100-＜ 19S 、   DN150-＜ 41S 、   DN200-＜ 41S 、    DN250-＜ 52S。

十二、控制阀为本安防爆部件，其防爆标志为ExiallBT4 Ga;

十三、外形安装尺寸：

充值软件操作说明书

双击IC卡读写系统.exe

在弹出的对话框中输入用户名和密码点击“确认”。用户名Administrator 密码000000（默认可修改）

注意：打开软件前请确认IC读卡器已经链接，如果未连接IC卡读卡器则会提示报错：

开户

将标有“充值卡”的IC卡芯片朝下插入读卡器。

点击“制造”-“格式化IC卡”

在弹出的“模式确认”界面进行选择“是”或“否”。

注意：

根据插入的是新卡还是使用中的IC卡来确定“是”或者“否”。

如果插入的是一张从未使用过的新卡则选择“否”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

如果插入的是一张已使用过的旧卡则选择“是”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

点击“操作”-“逻辑卡”-“用户开户”

在弹出的对话框中下来选择“用户类型”及其他用户信息，然后点击“新建”。

注意：根据实际情况勾选“把当前用户注册为支持跨网通信的IC卡用户”

设置单价：

点击“管理”-“价格设置”

在弹出的“用户价格设置”界面，可以对不同用户类型设置不同的价格。

IC卡充值

将“充值卡”芯片朝下插入IC卡读卡器。

点击“销售”按钮

在弹出的“充值销售”对话框点击“读卡”。

输入“本次交易数量”或者“本次交易价格”后点击确认。

远程充值

1、点击“操作”-“远程充值”

2、在弹出的“远程充值”对话框中输入“用户名称”或者“用户编号”

然后输入“充值数量”或者“充值金额”点击“确认”

3、再次核对充值信息点击“是”

4、提示“远程充值已进入序列，最迟5分钟内操作完成”

制作清零卡(转存卡)

清零卡是控制器第一次使用的卡。接下来我们将介绍如何制作清零卡

将标有“清零卡”的IC卡芯片朝下插入读卡器。

点击“制造”-“格式化IC卡”

在弹出的“模式确认”界面进行选择“是”或“否”。

注意：

已插入的是新卡还是使用中的IC卡来确定“是”或“否”

如果插入的是一张从未使用过的新卡则选择“否”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

如果插入的是一张已使用过的旧卡则选择“是”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

待进度条显示完成后点击“制造”-“工具卡”

在弹出的对话框中选择“清零卡”，点击“写卡”。写卡过程中，不能将IC卡拔出。写卡完成后点击“退出”，使用注意事项

1、断电接线；切记带电插拔接线端子

2、外供电时必须接上流量计的地线端子，方可减小静电干扰；

3、安装现场一定要有防雨遮挡，避免雨水渗入表内造成损坏；

4、更换电池或仪表时，必须先切断阀门，反复检查现场是否有可燃气体泄漏，防止电火花造成事故；

5、缓慢开阀、避免气流过快冲击仪表内部组件

6、此阀体最高耐压等级为0.4MAP、切记高压运行；

　　　　　　　　　　　　　　　　　　　　　　　北京良恩一表科技有限公司                                                                              技术支持电话：18518720128
